Bộ học tập arm stm8 open8s208q80 (waveshare)

Mã sản phẩm: E000431
1.750.000₫
Còn hàng

Bộ Học Tập ARM STM8 Open8S208Q80 (Waveshare) sử dụng kit  STM8S208MB để lập trình và phát triển  các ứng dụng trên dòng vi điều khiển STM8S. Board mạch được tích hợp nhiều giao diện chuẩn, dễ dàng mở rộng  thêm nhiều thiết bị ngoại vi.

Mô Tả Sản Phẩm Bộ Học Tập ARM STM8 Open8S208Q80

Bộ Học Tập ARM STM8 Open8S208Q80 (Waveshare) sử dụng kit  STM8S208MB để lập trình và phát triển  các ứng dụng trên dòng vi điều khiển STM8S. Board mạch được tích hợp nhiều giao diện chuẩn, dễ dàng mở rộng  thêm nhiều thiết bị ngoại vi.

Open8S208Q80 là vi điều khiển thiết kế cho board STM8S208MB nó hổ trợ mở rộng thêm với nhiều module và các thiết bị ngoại vi. Với thiết kế mở như vậy nó giúp chúng ta dễ dàng sử dụng và phát triển ứng dụng với đa dạng các tính năng.

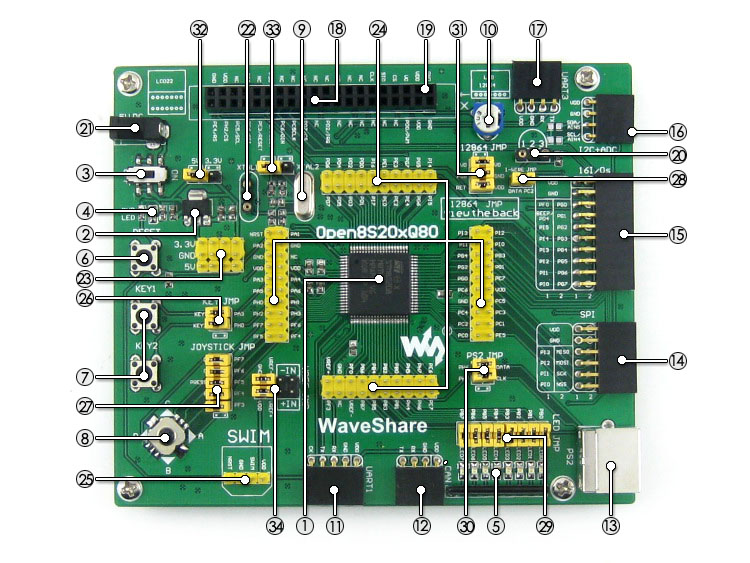

Thông Số Kĩ Thuật

1. STM8S208MB có tính năng:

  • Core: 8 bit

  • Tần số hoạt động: tối đa 24MHz

  • Điện áp hoạt động: 2.7-5.5V

  • Kiểu chân: LQFP80

  • I / O: 68

  • Bộ nhớ: Flash 128kB, 6KB SRAM, 2KB EEPROM

  • Giao diện truyền thông: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC

  • Gỡ lỗi / Lập trình: SWIM

2. AMS1117-3.3: điều chỉnh điện áp 3.3V

3. Công tắc nguồn

4. LED báo nguồn

5. Đèn LED: hiển thị trạng thái hoạt động của board mạch.

6. Nút Reset

7. Nút bấm: kiểm tra đầu vào I / O hoặc kiểm soát chương trình

8. Nút bấm điều khiển

9. Bộ dao động thạch anh 8M

10. Biến trở: điều chỉnh độ tương phản LCD.

11. Giao diện UART1: để kết nối các thiết bị ngoại vi UART, chẳng hạn như RS232, RS485, USB TO UART, v.v.

12. Giao diện CAN: để kết nối các mô-đun CAN

13. Giao diện PS / 2: để kết nối các thiết bị PS / 2, chẳng hạn như bàn phím và / hoặc chuột

14. Giao diện SPI: để kết nối các thiết bị ngoại vi SPI, chẳng hạn như DataFlash (AT45DBxx), thẻ SD, MP3, v.v.

15. 16 Giao diện I / O: để kết nối bo mạch  sử dụng điều khiển I / O, chẳng hạn như FT245 USB FIFO, 8 LED SEG, v.v.

16. Giao diện I2C: để kết nối các thiết bị ngoại vi I2C, như I / O expander (PCF8574), EEPROM (AT24Cxx), v.v.

17. Giao diện UART3: để kết nối các thiết bị ngoại vi UART, chẳng hạn như RS232, RS485, USB TO UART, v.v.

18. Giao diện LCD Graphic đa màu sắc: để kết nối màn hình LCD cảm ứng đa điểm màu 2,2 inch sử dụng điều khiển SPI

19. Giao diện LCD Graphic dot-matrix: để kết nối các màn hình LCD đồ họa như LCD12864

20. Giao diện 1-WIRE: để kết nối các thiết bị 1-WIRE (gói TO-92), chẳng hạn như cảm biến nhiệt độ (DS18B20), số đăng ký điện tử (DS2401), v.v.

24 Jumper kết nối với các chân MCU để sử dụng và mở rộng các chân I/O cảu MCU.

25. Giao diện SWIM: để gỡ lỗi / lập trình

31. Giao diện lựa chọn giao diện LCD

  • Nối các jumper để sử dụng cho LCD dot-matrix

  • mở jumper cho màn hình LCD multi-color

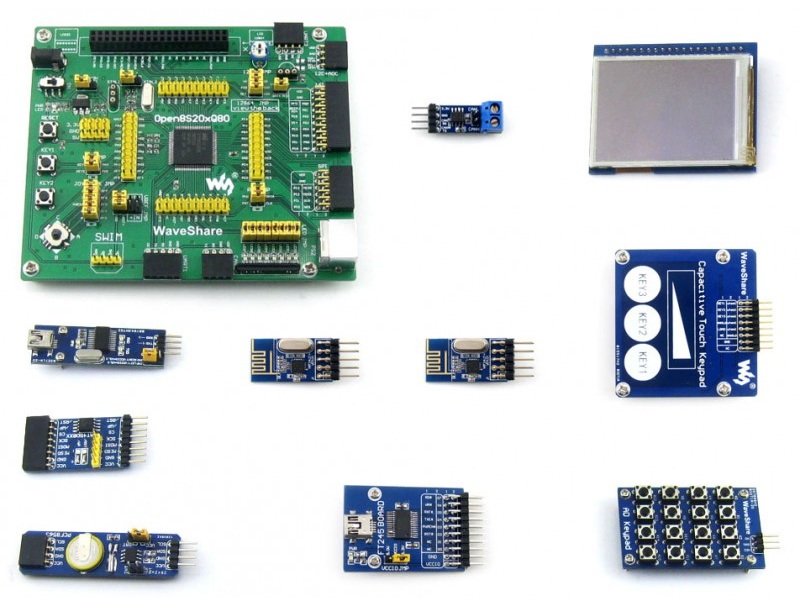

Sản phẩm bao gồm:

  • Board Open8S208Q80 x 1

  • Dây 4 chân x 2

  • Dây 2 chân x 2

  • Cáp nguồn USB x 1

  • USB UART PL2303 x1

  • Màn hình cảm ứng LCD 320x240 2,2 inch (A) x 1

  • Board CAN SN65HVD230 x1

  • Bàn phím cảm ứng điện dung x 1

  • Bàn phím AD x 1

  • Board FT245 USB FIFO (mini) x 1

  • Board AT45DBXX DataFlash x 1

  • Board RTC PCF8563 x1

  • Board RFF24L01 RF x 2

  • Cáp USB mini x1

Download Tài Liệu Bộ Học Tập ARM STM8 Open8S208Q80

https://drive.google.com/drive/folders/1JPwJ-gHwTWaT2_r08c9vUu3W48osNy_7

Wiki: www.waveshare.com/wiki/Open8S208Q80
