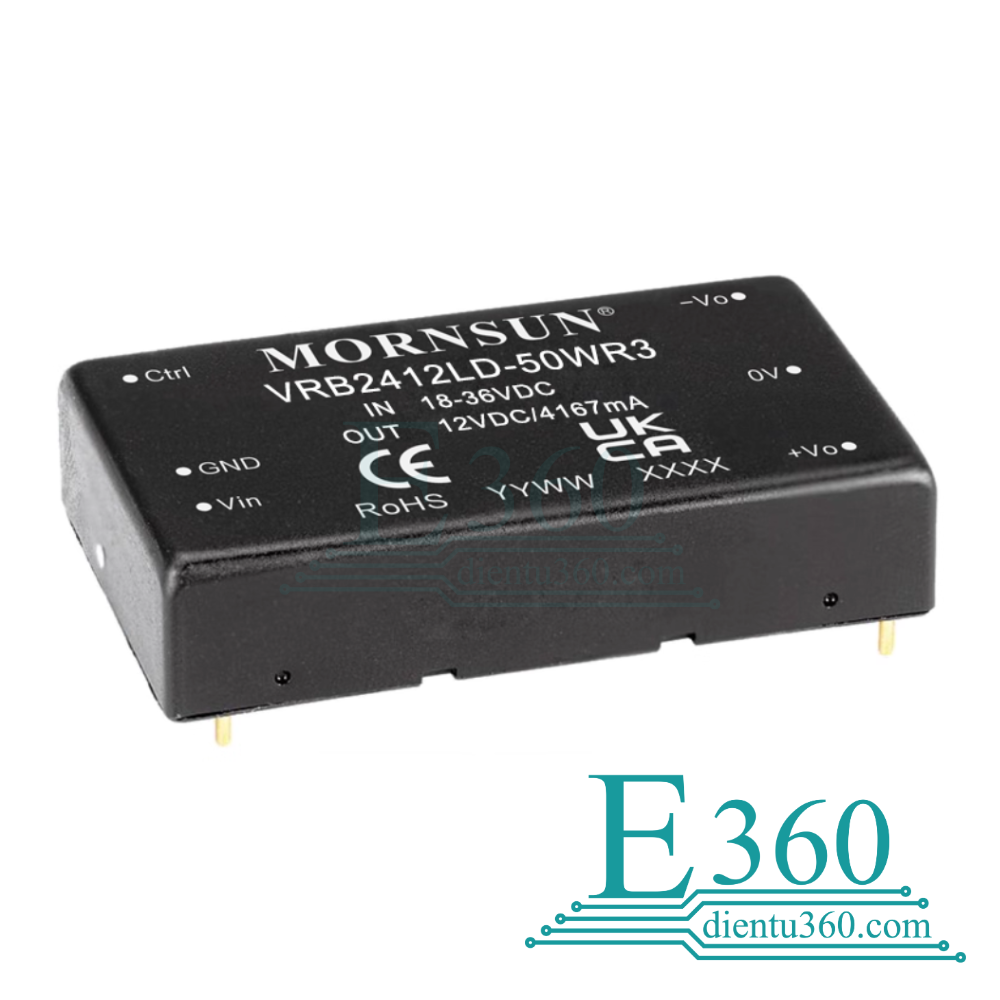

Module chuyển đổi nguồn DC sang DC VRB2412LD-50WR3 50W

1. Tổng quan

• Model: VRB2412LD-50WR3

• Loại: DC/DC isolated converter, single output

• Công suất định mức: 50 W

• Nhiệm vụ chính: nguồn cách ly, điện áp đầu vào 24 V nominal → đầu ra 12 V

2. Thông số đầu vào

• Điện áp danh định / phạm vi hoạt động (Input): 24 V (phạm vi 20 – 36 VDC, giá trị tối đa ghi trong datasheet: 40 V như giới hạn tuyệt đối)

• Dòng tiêu thụ / dòng no-load: (giá trị no-load tùy phiên bản; datasheet chỉ rõ các mức đặc trưng cho các đầu ra khác nhau) — (không bắt buộc cho ứng dụng tổng quát)

• Xung điện áp vào 1s (surge, 1 sec max): -0.7 V đến +40 V (ghi trong bảng giới hạn chịu đựng)

• Phân loại lọc đầu vào: C-filter (C 濾波) / khuyến cáo dùng tụ đầu vào theo sơ đồ ứng dụng

3. Thông số đầu ra

• Điện áp ra (Vout): 12 V DC

• Dòng đầu ra tối đa (Iout max): ≈ 4.2 A (tối đa ~50 W / 12 V = 4.166 A → datasheet cho Max output current tương đương)

• Dòng đầu ra tối thiểu: 0 mA (có hỗ trợ chế độ không tải)

• Điện áp điều chỉnh (Trim): ±10% (tài liệu ghi khả năng điều chỉnh Trim: 60% – 110% theo từng model; cho 12 V thường là 60% → 110%)

• Độ gợn & nhiễu (20 MHz bandwidth, 5%–100% load): typ 200 mVp-p, max 300 mVp-p (datasheet ghi khoảng này)

• Độ chính xác điện áp (Line/Load Regulation):

  • Line regulation: typ ±0.2%, max ±0.5%

  • Load regulation: typ ±0.2% (từ 5%–100% load)

• Transient response: recovery time typ 300 μs, max 500 μs (25% step)

• Temperature coefficient: ±0.03 %/°C (typ)

4. Hiệu suất & công suất

• Công suất định mức: 50 W

• Hiệu suất (efficiency): típ ~87–90% (tùy điều kiện tải và điện áp vào; datasheet đưa biểu đồ và bảng hiệu suất, mức điển hình ~88%)

• Công suất đỉnh/giới hạn: theo tài liệu, sử dụng trong vùng làm việc an toàn theo biểu đồ nhiệt (derating) — xem biểu đồ nhiệt để biết công suất cho từng nhiệt độ.

5. Bảo vệ & tính năng an toàn

• Bảo vệ quá dòng (Over current protection): có (hình thức: giới hạn, tự phục hồi / hiccup hoặc current-limit tùy chế độ)

• Bảo vệ ngắn mạch (Short-circuit protection): có, tự phục hồi (continuous, auto-recovery)

• Bảo vệ quá áp đầu ra (Output overvoltage protection): có (datasheet ghi)

• Bảo vệ quá nhiệt (Over temperature): có (tắt khi quá nhiệt, giới hạn nhiệt surface temp ~125 °C)

• Isolated voltage (cách ly): 1500 VDC (Input ↔ Output) — datasheet ghi 1500 VDC cách ly chuẩn.

6. Đặc tính điện môi / EMC

• EMI: CISPR32 / EN55032 CLASS A (datasheet liệt kê)

• EMS (ESD, Surge, EFT, RF immunity): theo tiêu chuẩn IEC/EN61000 series — datasheet có chỉ định các mức (ESD contact ±6 kV / air ±8 kV; radiated immunity 10 V/m; EFT, surge mức tương ứng theo trang EMC).

• Isolation resistance: ≥ 1000 MΩ (giữa input-output, test voltage 500 VDC) — datasheet liệt kê giá trị cách ly/điện môi.

7. Môi trường & nhiệt

• Nhiệt độ hoạt động (Operating temperature): -40 °C đến +100 °C (datasheet VRB24-series cho vùng làm việc rộng; lưu ý biểu đồ derating — công suất phải derate ở nhiệt độ cao)

• Nhiệt độ lưu kho (Storage): -55 °C đến +125 °C

• Độ ẩm hoạt động: 5% – 95% RH (không ngưng tụ)

• MTBF: typ 1000 K hours (theo MIL-HDBK-217F @ 25 °C) — datasheet ghi ~1000 K hours

8. Cơ khí & kết nối

• Kích thước (L × W × H): 61.0 × 57.9 × 12.7 mm (datasheet, mm)

• Trọng lượng: ~81.6 g (typ.)

• Chân / Pinout: chân dạng through-hole pins theo sơ đồ trên datasheet (spacing 2.54 mm grid), các chân: +Vin, Ctrl, NC, -Vin, 0V, Sense-, Trim, Sense+, +Vo (bảng pinout trong datasheet)

• Lắp đặt: khuyên dùng lỗ bắt 4 × M3, mô tả PCB footprint có trong datasheet.

9. Tụ đề xuất & sơ đồ ứng dụng

• Datasheet cung cấp sơ đồ ứng dụng khuyến nghị với các tụ đầu vào/đầu ra:

  • C0 (input bulk), C1/C2/C3 (output decoupling) — bảng giá trị tụ tương ứng cho Vout = 12 V: C0 = 100 μF/200 V, C1 = 1 μF/50 V, C2 = 10 μF/50 V, C3 = 330 μF/50 V (tham khảo trong trang ứng dụng).

• EMC recommended network được trình bày (LCM, X/Y caps, C0 etc.), bảng linh kiện tham khảo cũng có trong datasheet.

10. Các thông số khác

• Ripple & Noise (20 MHz BW): typ 200 mVp-p, max 300 mVp-p (đã nêu ở trên)

• Switching frequency / PWM: datasheet ghi tần số chuyển mạch ≈ 270 kHz (typ)

• Remote On/Off (Ctrl): có — Ctrl pin: TTL compatible; đóng ngắt module theo mức điện áp (datasheet chỉ rõ: Ctrl-on = connect to Vin or low level 0–1.2 VDC; Ctrl-off = floating or high TTL level 3.5–12 VDC).

• Storage/operating notes: không được parallel output modules, không dùng để tăng công suất bằng ghép song song (datasheet ghi rõ).

11. Biểu đồ giảm công suất theo nhiệt độ (Derating)

• Datasheet có biểu đồ vùng làm việc an toàn (safe-operating area) — module cần derate công suất khi nhiệt độ tăng: giữ ở mức 100% công suất trong vùng nhiệt độ thấp, giảm dần tới 0 khi vượt ngưỡng cho phép (xem biểu đồ trong trang datasheet).

12. Chuẩn & chứng nhận

• RoHS: Có

• Tiêu chuẩn EMI/EMS: CISPR32 / EN55032 Class A; IEC/EN61000 series (chi tiết trong phần EMC của datasheet).

Gợi ý sử dụng / khuyến cáo thiết kế

1. Dùng tụ C0 (input bulk) lớn để hạn chế sụt áp khi khởi động; datasheet khuyến nghị giá trị nhất định (ví dụ 100 μF/200 V cho Vout=12V case).

2. Nối dây Sense nếu đường nguồn tới tải dài để giữ độ chính xác điện áp.

3. Không ghép song song nhiều module cùng model để tăng công suất (datasheet cấm).

4. Bảo đảm làm mát phù hợp; theo datasheet, cần giữ nhiệt bề mặt module < 100 °C trong lúc hoạt động.

5. Chọn cầu chì đầu vào phù hợp với dòng tối đa khởi động và bảo vệ mạch.
