Bộ học tập avr atmega128a nâng cao

Mã sản phẩm: E000425

2.900.000₫

Còn hàng

Tổng quan

Bộ Học Tập AVR ATmega128A Nâng Cao sử dụng kit AVR Atmega128A để lập trình và phát triển các ứng dụng trên dòng vi điều khiển Atmega128A. Board mạch được tích hợp nhiều giao diện chuẩn, dễ dàng mở rộng thêm nhiều thiết bị ngoại vi.

Chi tiết sản phẩm
Thông tin thanh toán
Hướng dẫn mua hàng

Mô Tả Sản Phẩm Bộ Học Tập AVR ATmega128A Nâng Cao

Atmega128A là vi điều khiển thiết kế cho KIT AVR Atmega128 nó hổ trợ mở rộng thêm với nhiều module và các thiết bị ngoại vi. Với thiết kế mở như vậy nó giúp chúng ta dễ dàng sử dụng và phát triển ứng dụng với đa dạng các tính năng.

ĐỐI TƯỢNG SỬ DỤNG

– Người mới bắt đầu học và mong muốn làm việc chuyên nghiệp với AVR
– Người muốn nhanh chóng thực hiện ý tưởng của mình
– Người không muốn hàn
– Người là học sinh phổ thông, sinh viên đại học, hay người có sở thích tự chế các thiết bị điện tử thông minh và nâng cao khả năng lập trình

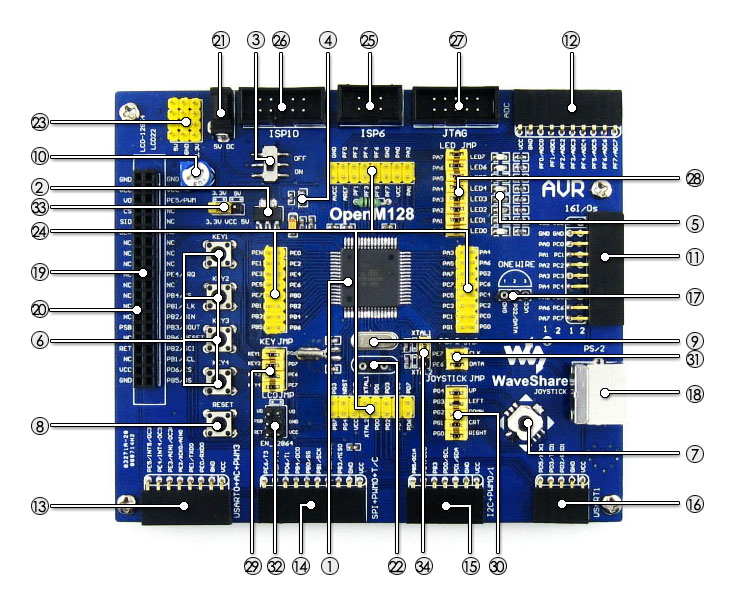

THÔNG SỐ KỸ THUẬT

1. ATmega128A-AU có tính năng:

Core: AVR RISC 8 bit
Tần số hoạt động: tối đa 16MHz
Điện áp hoạt động: 2.7-5.5V
Kiểu chân: TQFP80
I / O: 53
Bộ nhớ: Flash 128kB, 4KB SRAM, 4KB EEPROM
Giao diện truyền thông: 1 x SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 x ADC
Gỡ lỗi / Lập trình: JTAG/ISP

2. AMS1117-3.3: điều chỉnh điện áp 3.3V

3. Công tắc nguồn

4. LED báo nguồn

5. Đèn LED: hiển thị trạng thái hoạt động của board mạch.

6. Nút bấm: kiểm tra đầu vào I / O hoặc kiểm soát chương trình

7. Nút bấm điều khiển

8. Nút Reset

9. Dao động thạch anh: 7.3728MB và 32.768KB

10. Biến trở : điều chỉnh độ tương phản LCD12864

11. 16 Giao diện I / O: để kết nối bo mạch sử dụng điều khiển I / O, chẳng hạn như FT245 USB FIFO, 8 LED SEG, v.v.

12. 8 Giao diện I / O | Giao diện AD 8 bit

để kết nối các bo mạch sử dụng điều khiển I / O, chẳng hạn như 8 Nút bấm, Động cơ, v.v.
giao diện AD 8-bit có thể được sử dụng để thử nghiệm AD

13. 6 Giao diện I / O | Giao diện USART0 + AC + PWM3

Để kết nối các thiết bị ngoại vi USART, chẳng hạn như RS232, RS485, USB TO UART, v.v.
Để kết nối các bo mạch sử dụng giao diện PWM.

14. Giao diện SPI + PWM0 + T / C

Để kết nối các thiết bị ngoại vi SPI, chẳng hạn như DataFlash (AT45DBxx), thẻ SD, MP3, vv
Để kết nối các bo mạch sử dụng giao diện PWM, cũng hỗ trợ tính toán tần số thông qua giao diện T / C.

15. Giao diện I2C + PWM0 / 1

Để kết nối các thiết bị ngoại vi I2C, như I / O expander (PCF8574), EEPROM (AT24Cxx), vv
Để kết nối bo mạch sử dụng giao diện PWM

16. Giao diện USART1: để kết nối các thiết bị ngoại vi USART, chẳng hạn như RS232, RS485, USB TO UART, v.v.

17. Giao diện 1-WIRE: để kết nối các thiết bị 1-WIRE (gói TO-92), chẳng hạn như cảm biến nhiệt độ (DS18B20), DS2401 v.v.

18. Giao diện PS / 2: để kết nối bàn phím và / hoặc chuột PS / 2

19. Giao diện LCD đa màu sắc : để kết nối màn hình LCD cảm ứng đa điểm màu 2,2 inch sử dụng điều khiển SPI

20. Giao diện màn hình LCD ma trận chấm điểm: để kết nối màn hình LCD ma trận điểm, chẳng hạn như LCD12864 (đèn nền xanh 3.3V)

25. Giao diện ISP6: để lập trình

26.Giao diện ISP10: để lập trình

27. Giao diện JTAG: để lập trình / gỡ lỗi

32. Giắc chọn lựa LCD

Nối các jumper để sử dụng màn hình LCD ma trận chấm
Mở jumper để sử dụng LCD nhiều màu

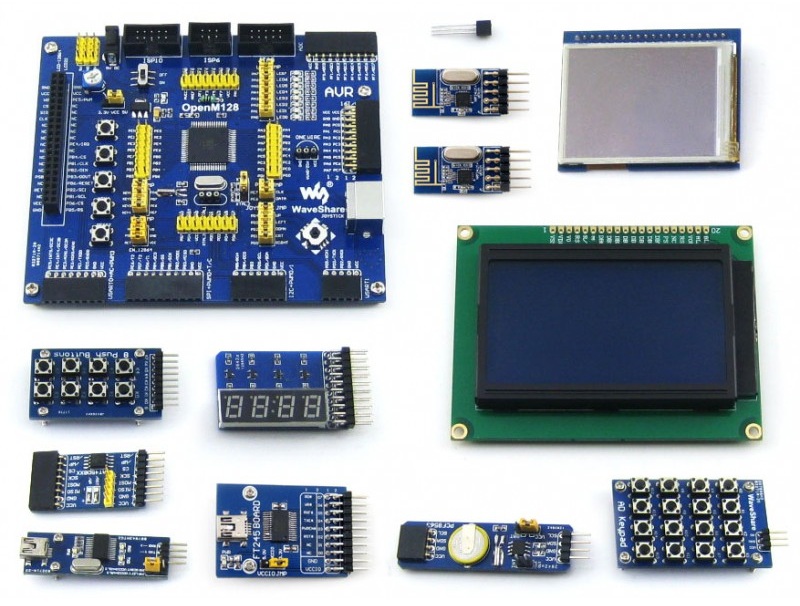

DANH SÁCH ĐÓNG GÓI:

Board OpenM128 x1
Dây 4 chân x 2
Dây 2 chân x 2
Cáp nguồn USB x 1
Board USB UART PL2303 x1
Màn hình cảm ứng LCD 320x240 2,2 inch (A) x 1
Bàn phím AD x 1
Board FT245 USB FIFO (mini) (16 I / O) x 1
Board AT45DBXX DataFlash (SPI) x 1
Board PCF8563 RTC (I2C) x 1
Module NRF24L01 RF (B) (SPI) 2 cái x 1
DS18B20 (MỘT DÂY) x 1
LCD12864 (Đèn nền xanh 3.3V) (SPI) x 1
Board 8 LED SEG (16 I / O) x 1
Module 8 nút bấm (8 I / O) x 1
Cáp USB mini-B x 1

MỘT SỐ BÀI HỌC

Hiển thị trên màn hình LCD
Hiển thị trên 4 LED 7 thanh
Lập trình nút nhấn
Giao tiếp RTC
Giao tiếp với Board USB UART PL2303
Giao tiếp với Board FT245 USB FIFO
Giao tiếp qua Module NRF24L01 RF

Download Tài Liệu Bộ Học Tập AVR ATmega128A Nâng Cao

https://drive.google.com/drive/folders/1XhpDsG7AALjW4R8fDBLK9IpoKwcfM5Rj

Wiki: www.waveshare.com/wiki/OpenM128
