Bộ học tập pic 16f877a nâng cao

Mã sản phẩm: E000424
1.780.000₫
Còn hàng

Bộ Học Tập Pic 16F877A  Nâng Cao là bộ học tập sử dụng board mạch PIC16F877A để lập trình và phát triển các ứng dụng. Board PIC16F877A là board phát triển PIC được thiết kế cho loạt PIC16F, và được tích hợp các giao diện khác nhau, dễ dàng cho việc mở rộng thêm các thiết bị ngoại vi.

Mô Tả Sản Phẩm Bộ Học Tập Pic 16F877A  Nâng Cao

 Bộ học tập Pic 16F877A nâng cao là là bộ học tập sử dụng board mạch PIC16F877A để lập trình và phát triển các ứng dụng. Board PIC16F877A là board phát triển PIC được thiết kế cho loạt PIC16F, và được tích hợp các giao diện khác nhau, dễ dàng cho việc mở rộng thêm các thiết bị ngoại vi.

Bộ Học Tập Pic 16F877A  Nâng Cao

PIC16F877A là vi điều khiển được thiết kế cho board mạch PIC16F877A. Nó hỗ trợ mở rộng thêm các module, các thiết bị ngoại vi khác nhau cho ứng dụng cụ thể. Các mô-đun và thiết kế mở giúp chúng ta dễ dàng phát triển các ứng dụng khác nhau với vi điều khiển PIC.

ĐỐI TƯỢNG SỬ DỤNG

– Người mới bắt đầu học và mong muốn làm việc chuyên nghiệp với dòng PIC
– Người muốn nhanh chóng thực hiện ý tưởng của mình
– Người là học sinh phổ thông, sinh viên đại học, hay người có sở thích tự chế các thiết bị điện tử thông minh
 và nâng cao khả năng lập trình

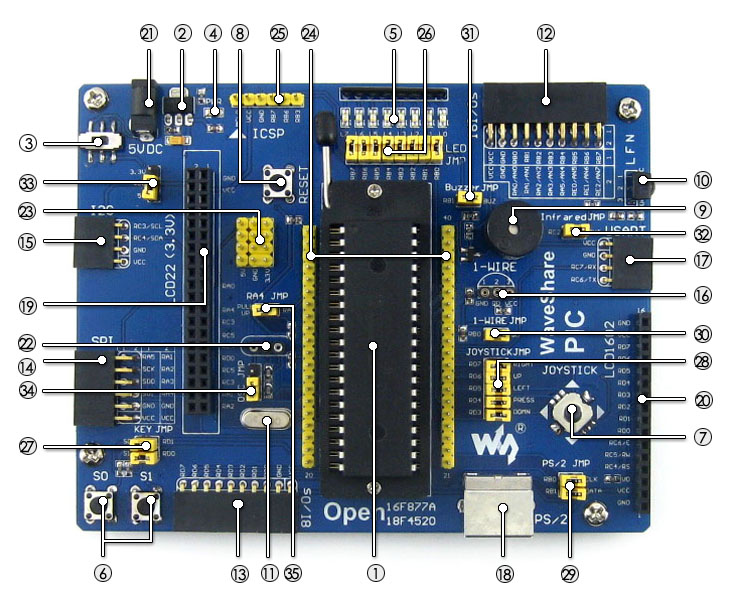

THÔNG SỐ KỸ THUẬT



1. PIC16F877A-I / P có tính năng:

  • Core: PIC 8 bit RISC

  • Tần số hoạt động: tối đa 20MHz

  • Điện áp hoạt động: 2-5.5V

  • Kiểu chân: DIP40

  • I / O: 33

  • Bộ nhớ: Flash 14kB, 368B RAM, 256B EEPROM

  • Giao diện truyền thông: 1 x MSSP (SPI / I2C), 1 x A / E / UART, 2 x PWM, 8 x ADC

  • Gỡ lỗi / Lập trình: Giao diện ICSP

2. AMS1117-3.3: điều chỉnh điện áp 3.3V

3. Công tắc nguồn

4. LED báo nguồn

5. Đèn LED: hiển thị trạng thái hoạt động của board mạch.

6. Nút bấm: kiểm tra đầu vào I / O hoặc kiểm soát chương trình

7. Nút bấm điều khiển

8. Nút reset

9. Buzzer

10. Bộ thu hồng ngoại

11. Bộ dao động thạch anh 4M

12. 16 Giao diện I / O | Giao diện AD 8 bit

  • Để kết nối các thiết bị ngoại vi sử dụng điều khiển I / O, chẳng hạn như FT245 USB FIFO, 8 LED SEG, v.v.

13. 8 Giao diện I / O: để kết nối các thiết bị ngoại vi sử dụng điều khiển I / O, chẳng hạn như 8 Nút bấm, Động cơ, v.v.

14. Giao diện SPI: để kết nối các thiết bị ngoại vi SPI, chẳng hạn như: DataFlash (AT45DBxx), thẻ SD, MP3, v.v.

15. Giao diện I2C: để kết nối các thiết bị ngoại vi I2C, như I / O expander (PCF8574), EEPROM (AT24Cxx), v.v.

16. Giao diện 1-WIRE: để kết nối các thiết bị ONE-WIRE (gói TO-92), chẳng hạn như cảm biến nhiệt độ (DS18B20).

17. Giao diện UART: để kết nối các thiết bị ngoại vi UART, chẳng hạn như RS232, RS485, USB TO UART, v.v.

18. Giao diện PS / 2: để kết nối bàn phím  hoặc chuột PS / 2

19. Giao diện LCD đa màu sắc đồ họa: để kết nối màn hình LCD cảm ứng đa điểm màu 2,2 inch sử dụng điều khiển SPI

20. Giao diện LCD : để kết nối màn hình LCD , chẳng hạn như LCD1602 (đèn nền xanh 3.3V)

21. Giắc cắm 5V DC

22. Chân cắm thạch anh

23. Đầu vào / đầu ra điện áp VCC

24. Đầu nối chân MCU: tất cả các chân MCU có thể truy cập được trên các đầu nối mở rộng để mở rộng hơn nữa.

25. Giao diện ICSP: để gỡ lỗi / lập trình

Đối với jumper 26-32:

  • Nối jumper để kết nối với I / O được sử dụng trong code mẫu

  • Mở jumper để kết nối với các chân tùy chỉnh khác thông qua dây jumper

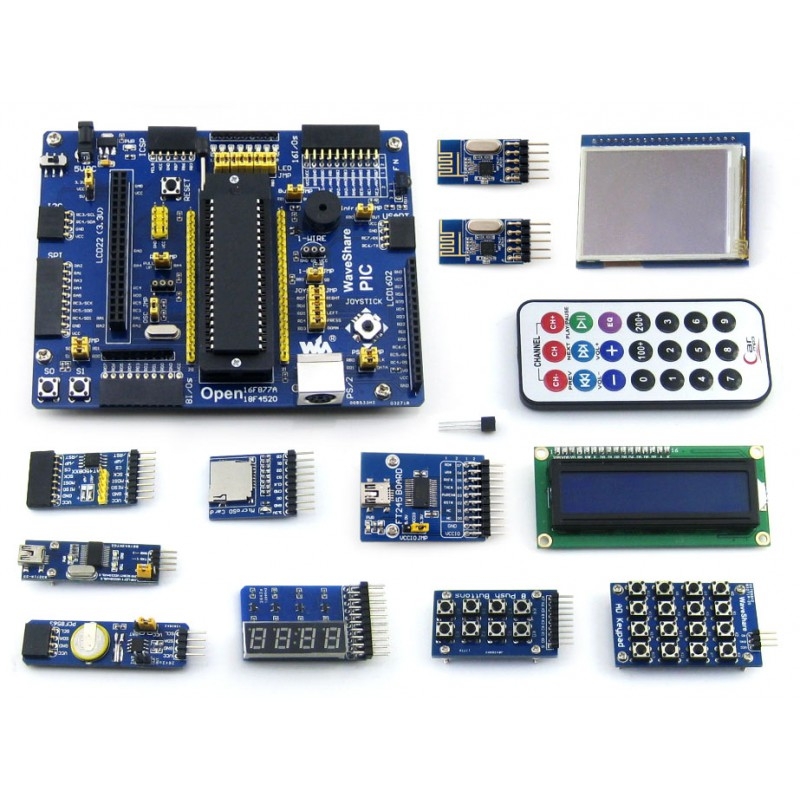

DANH SÁCH ĐÓNG GÓI

  • PIC16F877A  x 1

  • Kit Học Tập PIC 16F877A  x 1

  • Dây 4 chân x 2

  • Dây 2 chân x 2

  • Cáp nguồn USB x 1

  • USB UART PL2303 (mini) x 1

  • Màn hình cảm ứng LCD 320x240 2,2 inch (A) x 1

  • Module bàn phím AD  x 1

  • Module FT245 USB FIFO (mini) (16 I / O) x 1

  • Module AT45DBXX DataFlash (SPI) x 1

  • Module PCF8563 RTC (I2C) x 1

  • Module Micro SD (SDIO / SPI) x 1

  • Module NRF24L01  RF (B) (SPI) 2 cái x 1

  • DS18B20 (MỘT DÂY) x 1

  • Bộ điều khiển hồng ngoại từ xa (IR) x 1

  • LCD1602 (Đèn nền xanh 3.3V) x 1

  • Module 8  LED SEG (16 I / O) x 1

  • Module 8 nút bấm (8 I / O) x 1

Download tài liệu Bộ Học Tập Pic 16F877A Nâng Cao

https://drive.google.com/drive/folders/1Z3URMDY-3qEgViQDaX3ODTWCjlPv40h4

Wiki: www.waveshare.com/wiki/Open16F877A
