Bộ kit học tập xnucleo-f302r8 (gói b)

Mã sản phẩm: E000408
1.350.000₫
Còn hàng
Mô Tả Sản Phẩm Bộ Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B) Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B) là bộ học tập phát triển từ board XNUCLEO-F302R8, đi kèm với Shield được sử dụng phổ biến hiện nay như: OLED, RTC, AD / DA, Codec âm thanh ...   Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B) bao gồm: Boa...

Mô Tả Sản Phẩm Bộ Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B)

Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B) là bộ học tập phát triển từ board XNUCLEO-F302R8, đi kèm với Shield được sử dụng phổ biến hiện nay như: OLED, RTC, AD / DA, Codec âm thanh ...

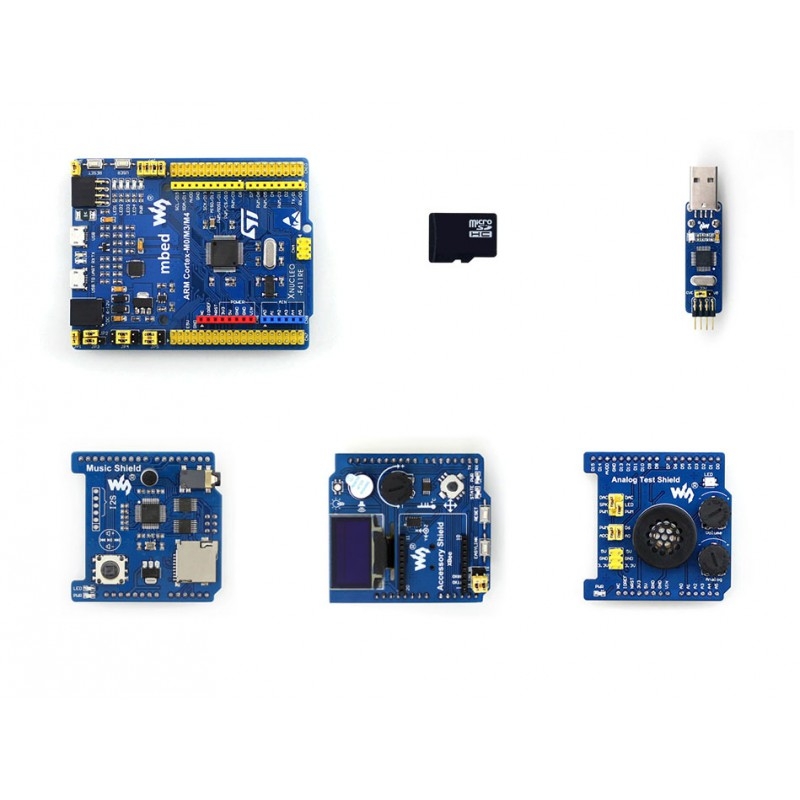

Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B) bao gồm:

  • Board mạch XNUCLEO-F302R8: hỗ trợ Arduino, tương thích với NUCLEO-F302R8.

  • Shield kết nối: OLED 0.96 inch, RTC độ chính xác cao, cảm biến gia tốc 3 trục, cảm biến nhiệt độ, LED RGB.

  • Shield RS485 CAN.

  • Shield music.

  • Shield test analog

ĐẶC TÍNH CỦA XNUCLEO-F302R8

  • Tương thích với NUCLEO-F302R8, trên mạch sử dụng chip STM32F302R8T6 Cortex-M4.

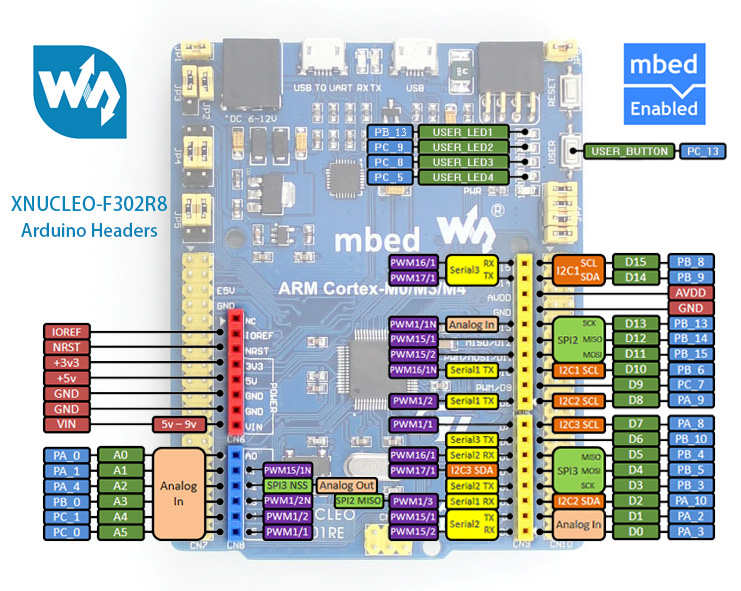

  • Hỗ trợ kết nối Arduino, dễ dàng kết nối với các loại shield cho Arduino và sử dụng kho tài nguyên khổng lồ của Arduino.

  • Header ST Morpho kết nối đến tất cả các chân I/O, dễ dàng kết nối với các ngoại vi.

  • Hỗ trợ Mbed, tạo mẫu Mbed nhanh chóng bằng Mbed SDK và công cụ online

  • Có thể sử dụng thư viện HAL, các ví dụ đa dạng của thư viện này

SO SÁNH XNUCLEO VÀ NUCLEO

Thông số

XNUCLEO

NUCLEO

Ghi chú

Tương thích

Uno, Leonardo

Uno

XNUCLEO có thể cấu hình bằng cách chọn jump tương tứng với Uno hay Leonardo

Giao diện Arduino ICSP

Không

Một vài loại shield yêu cầu ICSP

Kết nối USB

Không

Kết nối USB trên NUCLEO chỉ dùng cho việc gỡ rối

Cổng USB

MicroUSB

MiniUSB



Nhãn các chân Morpho

Không



Các giao diện phổ biến được kết nối qua

Jump

Điện trở 0R

Kết nối jump dễ sử dụng hơn, không cần hàn

Thạch anh 8M

Không



Thạch anh 32.768KHz

Không

Bắt buộc phải có khi dùng RTC

Cầu chì USB

500mA

Không



Đèn LED

4

1



Đèn báo UART

Không



Jack DC

Không



Vị trí nút bấm

Gần lề PCB

Gần chân kết nối Arduino



ST-Link

Rời

Tích hợp



Đi kèm dây cáp USB

Không



TRÊN KIT XNUCLEO-F302R8 CÓ GÌ?

1. STM32F302R8T6

  • Core: ARM Cortex-M4 32 bit

  • Tần số hoạt động: 72MHz

  • Điện áp hoạt động: 2.0V ~ 3.6V

  • Kiểu chân: LQFP64

  • Bộ nhớ: 64kB flash, 16kB SRAM

  • Giao diện kết nối: 2xSPI, 3xUSART, 3xI2C, 1xCAN, 1xUSB

  • AD/DA: 1xAD (12 bit), 1xDAC (12 bit)

2. SPX3819M5: IC hạ áp xuống 3.3V

3. AMS1117-5.0: IC điều chỉnh điện áp 5.0V

4. CP2102: IC USB to UART

5. Jump kết nối Arduino để kết nối Arduino shield

6. ICSP: Arduino ICSP

7. USB to UART: dùng cho chức năng gỡ rối

8. Cổng kết nối USB: Dùng cho giao diện kết nối USB

9. Giao diện SWD

10. Chân mở rộng ST Morpho

11. Jack DC in: 6 – 12V

12. Nút bấm dùng cho lập trình

13. Nút bấm reset

14. Đèn báo nguồn

15. Đèn led có thể lập trình

16. Cầu chì tự phục hồi 500mA

17. Đèn báo Tx/RX

18. Thạch anh 8MHz

19. Thạch anh 32.768KHz

20. Jump lựa chọn kết nối ADC/I2C

  • Nối A và B: Chân A4, A5 dùng cho kết nối I2C

  • Nối B và C: Chân A4, A5 dùng cho kết nối ADC

21. Jump lựa chọn UART

22. Jump test MCU

23. Jump lựa chọn nguồn

  • Nối 5V và U5V, nguồn cấp từ cổng USB

  • Nối 5V và E5V, nguồn cấp từ nguồn ngoài

24. Jump kích hoạt USB

  • Nối để kích hoạt

  • Không nối để hủy kích hoạt

25. Jump cho nút bấm khả trình

  • Nối để chọn nối kết nối đến chân VDK mặc định

  • Bỏ trống để tùy chọn nối đến bất kì chân VDK nào

26. Jump cho đèn LED khả trình

  • Nối để chọn nối kết nối đến chân VDK mặc định

  • Bỏ trống để tùy chọn nối đến bất kì chân VDK nào

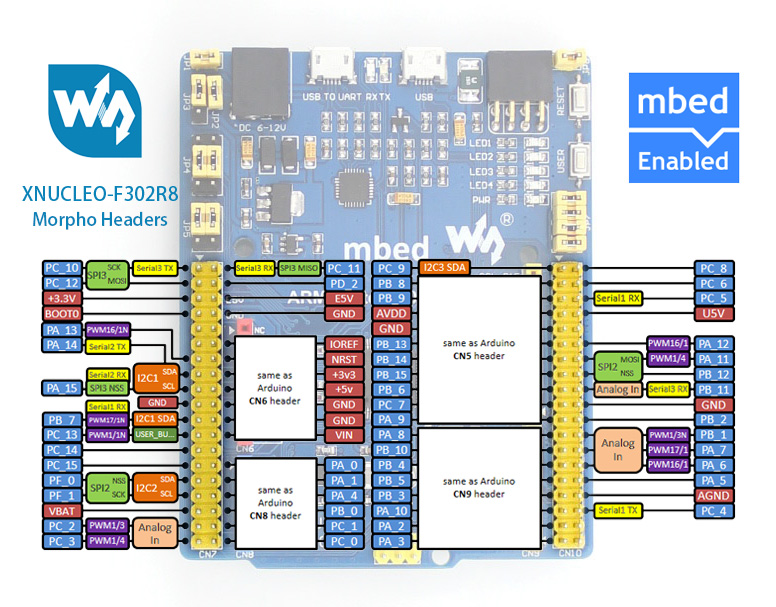

CHÂN MỞ RỘNG TRÊN KIT XNUCLEO-F302R8

Kích Thước KIT XNUCLEO-F302R8

Download Tài Liệu Bộ Bộ Kit Học Tập XNUCLEO-F302R8 (Gói B)

Wiki : www.waveshare.com/wiki/XNUCLEO-F302R8
