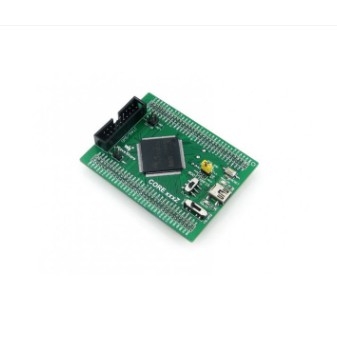

Kit arm stm32 core stm32f103zet6 (waveshare)

Mã sản phẩm: E000372
0₫
Còn hàng
Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F103ZET6 KIT ARM STM32 Core STM32F103ZET6 là một mạch lõi STM32 MCU được thiết kế cho STM32F103ZET6. Kit hỗ trợ mở rộng ngoại vi và là một công cụ lí tưởng để bắt đầu việc phát triển các ứng dụng với họ STM32F. ĐẶC TÍNH KĨ THUẬT Tối hiểu hóa hệ thống c...

Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F103ZET6

KIT ARM STM32 Core STM32F103ZET6 là một mạch lõi STM32 MCU được thiết kế cho STM32F103ZET6. Kit hỗ trợ mở rộng ngoại vi và là một công cụ lí tưởng để bắt đầu việc phát triển các ứng dụng với họ STM32F.

ĐẶC TÍNH KĨ THUẬT

  • Tối hiểu hóa hệ thống chờ để khởi động, tích hợp mạch đồng hồ, mạch điều khiển USB, cổng kết nối USB.
  • Tất cả các chân I/O được đưa ra các chân chờ.
  • Giao diện nạp code/gỡ rối chuẩn JTAG/SWD
  • Jump kết nối chuẩn 2.00mm.

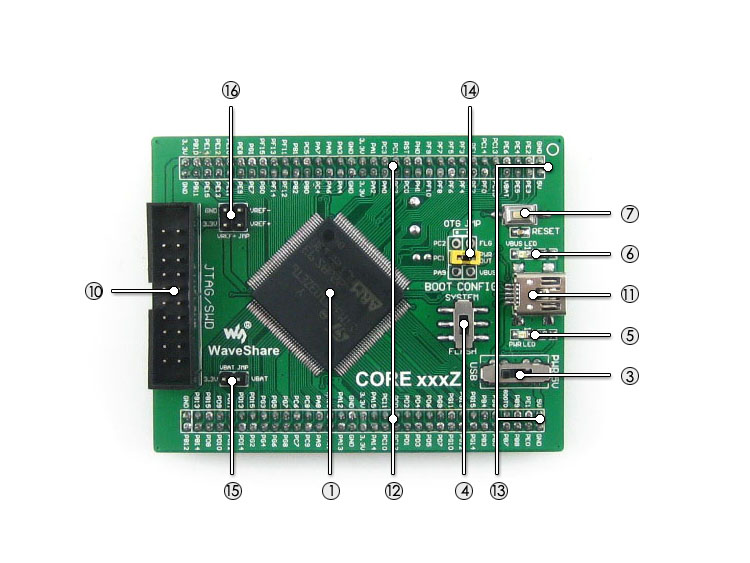

TRÊN KIT CÓ GÌ?

1. STM32F103ZET6: MCU STM32 có hiệu năng cao với các đặc tính:

  • Lõi: Cortex-M3 32bit RISC
  • Tần số hoạt động: 72MHz, 1.25DMIPS/MHz
  • Điện áp hoạt động: 2V ~ 3.6V
  • Kiểu chân: LQFP144
  • Bộ nhớ: Flash 512kB, SRAM 64kB
  • Giao thức hỗ trợ: 3xSPI, 5xUSART, 2xI2S, 1xFSMC, 1xLCD, 2xI2C, 1xSDIO, 1xUSB, 1xCAN
  • Nạp code/gỡ rối: hỗ trợ JTAG/SWD, IAP

2. AMS1117-3.3: IC hạ nguồn xuống 3.3V

3. Công tắc nguồn: chọn nguồn từ Vin hoặc từ cổng USB

4. Lựa chọn chế độ khởi động: dùng để cấu hình cho chân BOOT0

5. Đèn báo nguồn

6. Đèn led VBUS

7. Nút reset

8. Thạch anh 8MHz

9. Thạch anh 32.768KHz dùng cho thời gian thực

10. Giao diện JTAG/SWD: dùng cho gỡ rối/nạp chương trình

11. Cổng USB: sử dụng để thiết lập kết nối USB giữa máy tính và kit STM32

12. Chân mở rộng

13. Chân cấp nguồn 5V

14. Jump kích hoạt USB

  • Nối 2 chân để kích hoạt chức năng USB
  • Không nối 2 chân để hủy kích hoạt chức năng USB

15. Jump chọn điện áp VBAT cho RTC

  • Nối 2 chân để chọn sử dụng nguồn từ hệ thống
  • Không nối để chọn nguồn từ pin ngoài

16. Jump chọn điện áp VREF

  • Nối 2 chân để nối VREF+ với VCC
  • Không nối để nối VREF+ với pin thông qua 1 jump khác

Lưu ý: Mức giá trên chưa bao gồm bo mạch chủ, mạch nạp/gỡ rối. Core103R hỗ trợ chuẩn gỡ rối JTAG/SWD nhưng không tích hợp sẵn chức năng gỡ rối, bắt buộc phải dùng bộ gỡ rối ngoài.

SƠ ĐỒ KẾT NỐI JTAG/SWD

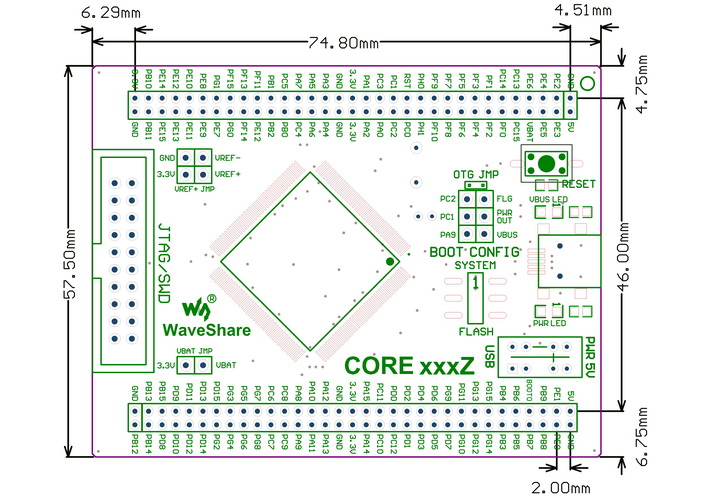

KÍCH THƯỚC KIT

BỘ SẢN PHẨM BAO GỒM

1. Core103Z x 1

2. Cáp USB A – B x 1

3. Đĩa CD phần mềm x 1

Download KIT ARM STM32 Core STM32F103ZET6

Điện Tử 360:

https://drive.google.com/open?id=1hSh-N14Aha-FhJObYk8uaatr8HhFAECE

https://drive.google.com/open?id=11Z1a4hUImg17qbXk5DTovWaeui08dKWc

Wiki: www.waveshare.com/wiki/Core103Z
