KIT ARM STM32 Core STM32F107VCT6 là một mạch lõi STM32 MCU được thiết kế cho STM32F107VCT6. Kit hỗ trợ mở rộng ngoại vi và là một công cụ lí tưởng để bắt đầu việc phát triển các ứng dụng với họ STM32F.
ĐẶC TÍNH KĨ THUẬT
Tối hiểu hóa hệ thống chờ để khởi động, tích hợp mạch đồng hồ, giao diện kết nối USB, quản lý nguồn USB, lựa chọn chế độ khởi động.
Tất cả các chân I/O được đưa ra các chân chờ.
Giao diện nạp code/gỡ rối chuẩn JTAG/SWD
Jump kết nối chuẩn 2.54mm.

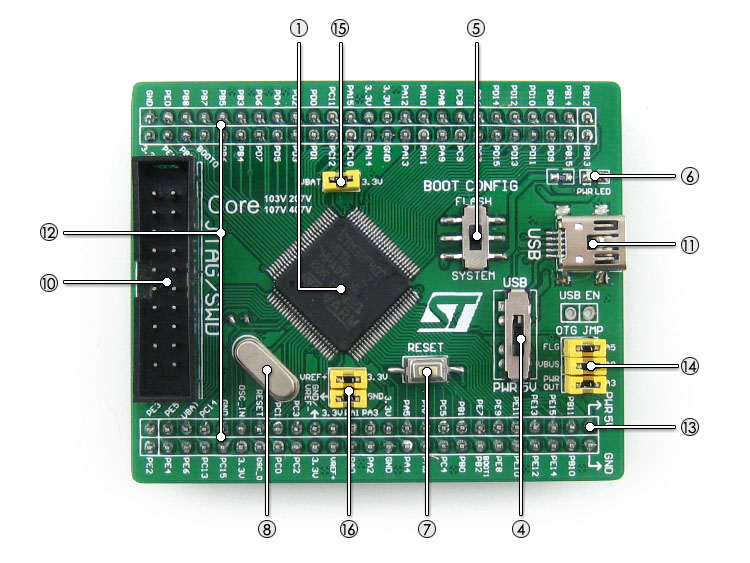

TRÊN KIT CÓ GÌ?
1. STM32F107VCT6: MCU STM32 có hiệu năng cao với các đặc tính:
Lõi: Cortex-M3 32bit RISC
Tần số hoạt động: 72MHz, 1.25DMIPS/MHz
Điện áp hoạt động: 2V ~ 3.6V
Kiểu chân: LQFP100
Bộ nhớ: Flash 512kB, SRAM 64kB
Giao thức hỗ trợ: 3xSPI, 3xUSART, 2xUART, 2xI2S, 2xI2C, 1xEthernet MAC, 1xUSB OTG, 1xCAN
Bộ chuyển đổi số - tương tự: 2xAD (12 bit), 2xDA (12 bit)
Nạp code/gỡ rối: hỗ trợ JTAG/SWD, IAP
2. AMS1117-3.3 (ở mặt dưới): IC hạ nguồn xuống 3.3V
3. MIC2075 (ở mặt dưới): bộ kiểm soát nguồn USB
4. Công tắc nguồn: chọn nguồn từ Vin hoặc từ cổng USB
5. Lựa chọn chế độ khởi động: dùng để cấu hình cho chân BOOT0
6. Đèn báo nguồn
7. Nút reset
8. Thạch anh 25MHz
9. Thạch anh 32.768KHz (ở mặt dưới) dùng cho thời gian thực
10. Giao diện JTAG/SWD: dùng cho gỡ rối/nạp chương trình
11. Cổng USB: sử dụng để thiết lập kết nối USB giữa máy tính và kit STM32
12. Chân mở rộng
13. Chân cấp nguồn 5V
14. Jump kích hoạt USB
Nối 2 chân để kích hoạt chức năng USB
Không nối 2 chân để hủy kích hoạt chức năng USB
15. Jump chọn điện áp VBAT cho RTC
Nối 2 chân để chọn sử dụng nguồn từ hệ thống
Không nối để chọn nguồn từ pin ngoài
16. Jump chọn điện áp VREF
Nối 2 chân để nối VREF+/VREF- với VCC/GND
Không nối để nối VREF+/VREF- với pin thông qua 1 jump khác
Lưu ý: Mức giá trên chưa bao gồm bo mạch chủ, mạch nạp/gỡ rối. Core103R hỗ trợ chuẩn gỡ rối JTAG/SWD nhưng không tích hợp sẵn chức năng gỡ rối, bắt buộc phải dùng bộ gỡ rối ngoài.
SƠ ĐỒ KẾT NỐI JTAG/SWD

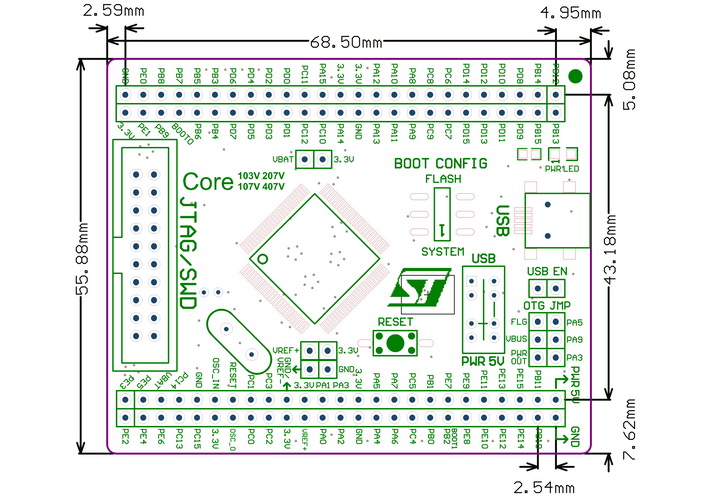

KÍCH THƯỚC KIT
BỘ SẢN PHẨM BAO GỒM
1. Core107V x 1
2. Cáp USB A – B x 1
3. Đĩa CD phần mềm x 1
