Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F407IGT6 V2

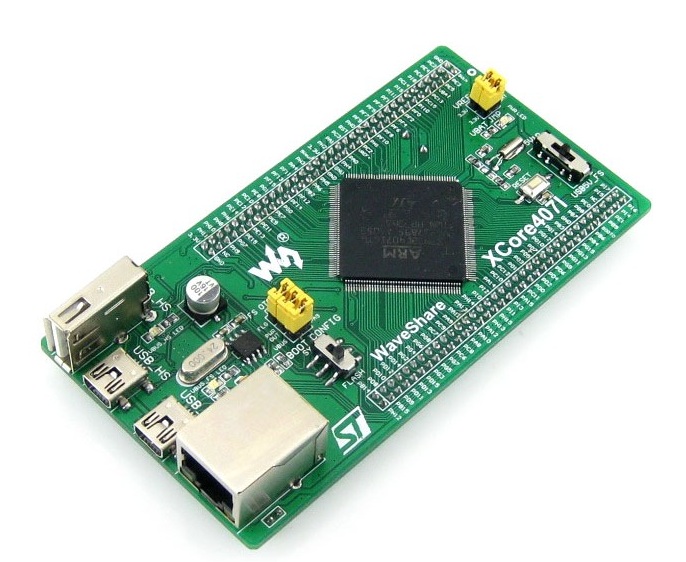

Core STM32F407IGT6 V2 là một bo mạch lõi STM32 MCU có tính năng STM32F407IGT6 trên bo mạch.
Mạch đồng hồ, quản lý nguồn USB
Thiết bị trên bo mạch: USB HS PHY, Ethernet PHY, NandFlash 1G Bit
Đầu nối: USB HS (mini/loại A), USB FS (mini), Ethernet (RJ45)
Tất cả các cổng I / O đều có thể truy cập được trên các chân cắm
Đầu nối pitch 2.0mm, kích thước nhỏ hơn, dễ dàng tích hợp vào hệ thống của người dùng

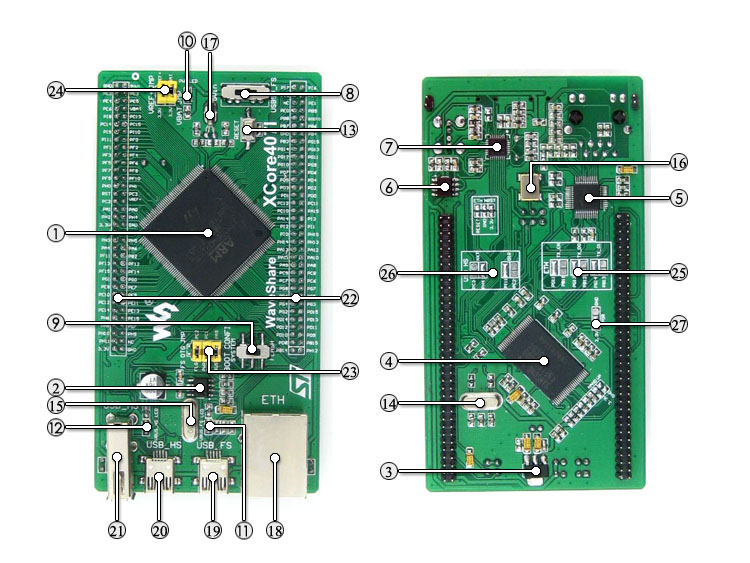

CẤU TẠO
1.STM32F407IGT6: STM32 MCU hiệu suất cao có tính năng:
Core: Cortex-M4 RISC 32 bit
Đặc tính: Cấu trúc DSP 1 chu kỳ đầy đủ
Tần số hoạt động: 168MHz, 210 DMIPS/1.25 DMIPS / MHz
Điện áp hoạt động: 1.8-3.6V
Gói: LQFP176
Bộ nhớ: 1024kB Flash, 192+4kB SRAM
Giao diện truyền thông MCU:
3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
1 x FSMC, 1 x SDIO, 2 x CAN
1 x Bộ điều khiển thiết bị / máy chủ / bộ điều khiển OTG tốc độ cao USB 2.0 với DMA chuyên dụng, ULPI và PHY tốc độ tối đa trên chip
1 x Ethernet MAC 10/100
1 x Giao diện máy ảnh song song 8-14 bit
Bộ chuyển đổi AD/DA: 3 x AD (12 bit, 1
Gỡ lỗi / Lập trình: hỗ trợ giao diện JTAG / SWD (gỡ lỗi dây nối tiếp), hỗ trợ IAP
2. MIC2075-2: thiết bị quản lí công suất USB FS trên mạch
3.AMS1117-3.3: điều chỉnh điện áp 3.3V
4. K9F1G08U0E: NandFlash 1G Bit
5. DP83848: Ethernet PHY
6.MIC2075-1: thiết bị quản lí công suất USB HS trên mạch
7. USB3300: USB HS PHY
8.Công tắc cấp nguồn: được hỗ trợ từ 5Vin hoặc kết nối USB
9.Boot lựa chọn chế độ: để thiết lập chân BOOT0
10.Hiển thị nguồn
11.Đèn LED USB FS
12.Đèn LED USB HS
13.Nút Reset
14.Thạch anh 8M: đồng hồ MCU, kích hoạt MCU chạy ở tốc độ cao hơn bằng việc ghép tần số
15.Thạch anh 24M: đồng hồ USB3300
16. Thạch anh 50M: đồng hồ DP83848
17.Thạch anh 32.768K: dùng cho RTC bên ngoài với hiệu chuẩn
18.Đầu nối Ethernet
19.Đầu nối USB FS mini
20.Đầu nối USB HS mini
21.Đầu nối USB HS loại A
22.Bộ mở rộng chân cắm MCU: VCC, GND tất cả các chân I/O có thể truy cập trên các đầu nối mở rộng
23.Jumper USB HOST/OTG
24.Jumper VBAT/ VREF
25.Mối hàn lựa chọn Etherner I/O
26.Mối hàn lựa chọn USB HS I/O
27.Mối hàn lựa chọn PDR: 1.8-3.6V, -40~105℃ OR 1.7-3.6V, 0~70℃

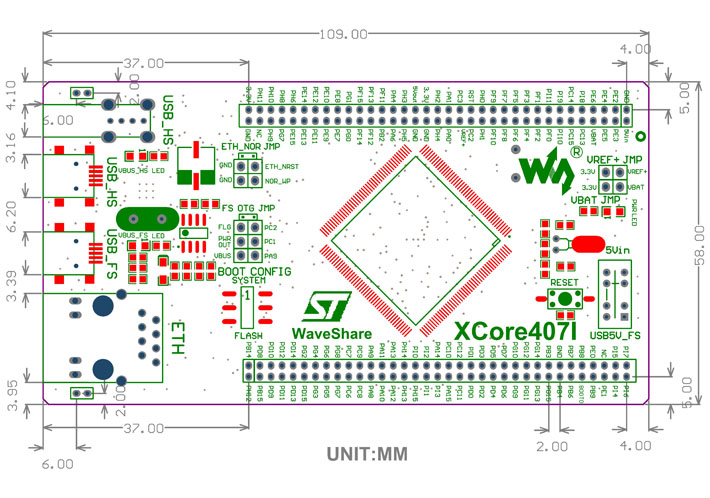

KÍCH THƯỚC
Điện Tử 360:
https://drive.google.com/open?id=1VPm5QLp9TJfaZo8knqaXlL3aBYo2RTNn
