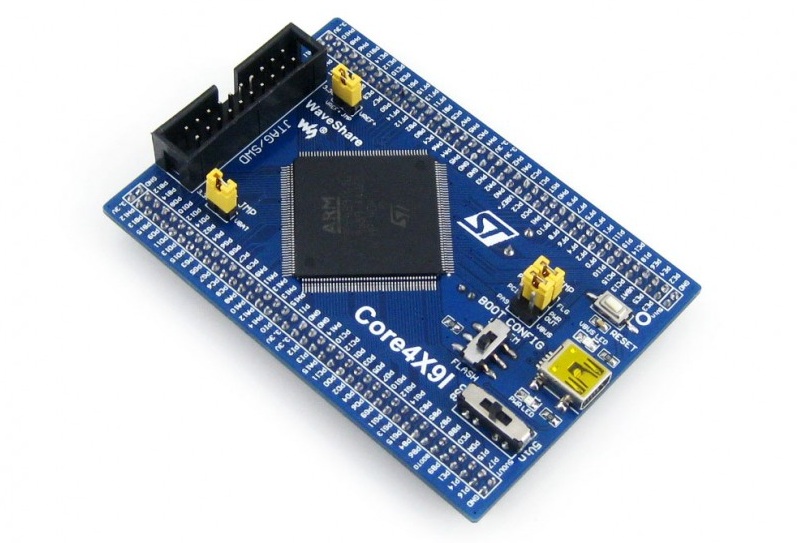

Kit arm stm32 core stm32f429igt6 (waveshare)

Mã sản phẩm: E000380
0₫
Còn hàng
Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F429IGT6  Kit ARM STM32 Core STM32F429IGT6 với bộ mở rộng  chân I/O và giao diện gỡ lỗi JTAG / SWD giúp chúng ta dễ dàng sử dụng và phát triển những ứng dụng của mình trên họ vi điều khiển STM32. Kit ARM STM32 Core STM32F429IGT6 sử dụng Core4...

Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F429IGT6

 Kit ARM STM32 Core STM32F429IGT6 với bộ mở rộng  chân I/O và giao diện gỡ lỗi JTAG / SWD giúp chúng ta dễ dàng sử dụng và phát triển những ứng dụng của mình trên họ vi điều khiển STM32.

Kit ARM STM32 Core STM32F429IGT6 sử dụng Core429I. Core429I là một bo mạch phát triển STM32 được thiết kế cho STM32F429IGT6 như 1 vi điều khiển. Core429I tích hợp giao diện truyền thông USB, giao diện lập trình  gỡ lỗi JTAG / SWD, mạch đồng hồ, quản lý nguồn USB, lựa chọn chế độ khởi động, có SDRAM 64M bit v.v... Hơn nữa, chân cắm ở mặt sau cho phép Core429I được cắm vào bảng mạch ứng dụng và hoạt động như  mạch lõi MCU trong hệ thống của bạn. Tất cả các cổng I/O đều có thể truy cập được trên các chân cắm và đầu nối pitch 2.0mm.

Thông Số Kĩ Thuật

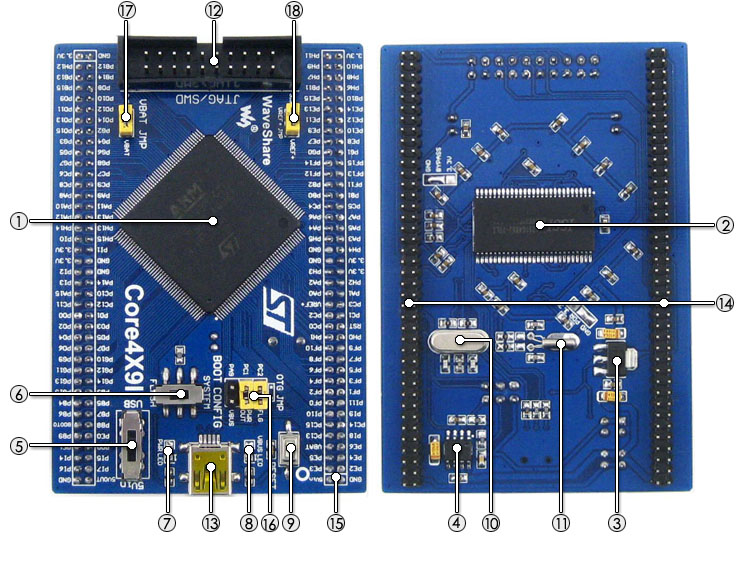

1.STM32F429IGT6: STM32 MCU hiệu suất cao có tính năng:

  • Core: Cortex-M4 RISC 32 bit

  • Đặc tính: Cấu trúc DSP chu kỳ đơn

  • Tần số hoạt động: 180MHz,225 DMIPS/1.25 DMIPS / MHz

  • Điện áp hoạt động: 1.8-3.6V

  • Kiểu chân: LQFP176

  • Bộ nhớ: 1024kB Flash, 256+4kB SRAM

  • Giao diện truyền thông MCU:

-6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C

-1 x FMC, 1 x SDIO, 2 x CAN

-1 x LCD-TFT

-1 x Bộ điều khiển HS / FS USB 2.0 (với DMA chuyên dụng)

-1 x USB HS ULPI (yêu cầu PHY bên ngoài)

-1 x Ethernet MAC 10/100

-1 x Giao diện máy ảnh 8-14 bit

  • Bộ chuyển đổi AD/DA: 3 x AD (12 bit, 1μs, cho 24 kênh), 2 x DA (12 bit)

  • Gỡ lỗi / Lập trình: hỗ trợ giao diện JTAG / SWD (gỡ lỗi dây nối tiếp), hỗ trợ IAP

2.IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)

3.AMS1117-3.3: điều chỉnh điện áp3.3V

4.MIC2075: thiết bị quản lí nguồn từ USB trên mạch

5.Công tắc cấp nguồn: được hỗ trợ từ chân 5V hoặc kết nối USB

6.Boot lựa chọn chế độ: để thiết lập chân BOOT0

7.Hiển thị nguồn

8.Đèn LED VBUS

9.Nút Reset

10.Thạch anh8M

11.Thạch anh 32,768K cho RTC

12.Giao diện JTAG/SWD: để gỡ lỗi/lập trình

13.Đầu nối USB: hỗ trợ kết nối máy tính với kit ARM STM32 Core STM32F429IGT6  hoặc Host

14.Bộ mở rộng chân cắm MCU: VCC, GND tất cả các chân I/O có thể truy cập trên các đầu nối mở rộng

15.Đầu cắm 5V : nguồn 5V là bắt buộc khi sử dụng USB HOST/OTG

16.Jumper USBHOST/OTG

  • Nối jumper khi dùng USBHOST/OTG

  • Mở jumper để ngắt kết nối từ cổng I/O lân cận

17.Jumper lựa chọn VBAT

  • Nối jumper để sử dụng nguồn cấp cho hệ thống

  • Mở jumper để kết nối VBAT với nguồn bên ngoài, ví dụ như pin

16.Jumper lựa chọn VREF

  • Nối các jumper để kết nối VREF + với VCC

  • Mở jumper để kết nối VREF + với các chân tùy chỉnh khác thông qua dây jumper

Cổng JTAG/SWD:

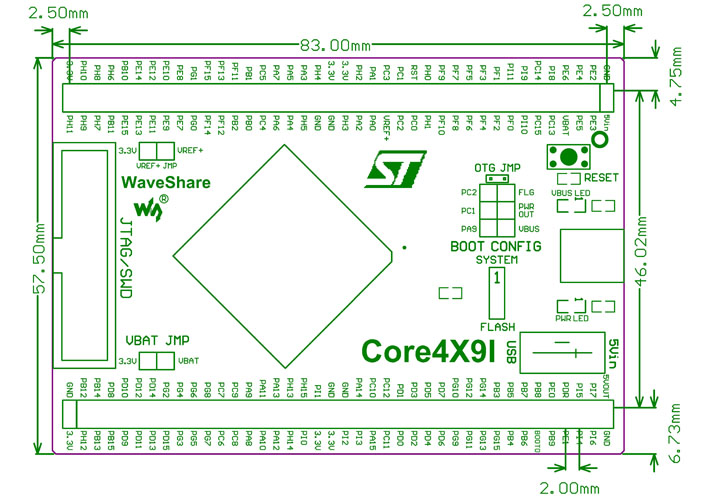

Kích Thước:

Sản phẩm bao gồm:

  • 1 Board phát triển Core429I
  • 1 Dây cáp USB  Mini
  • 1 Phần mềm CD

Download Tài Liệu KIT ARM STM32 Core STM32F429IGT6

Điện Tử 360:

https://drive.google.com/open?id=1lOQ4Vh-O-sX6c7FCu4WAZjYXgKyLRGx_

https://drive.google.com/open?id=1L1jNdmg_iWLYijBAbM02uqVhQaW6GqTG

Wiki: www.waveshare.com/wiki/Core429I
